Орудийное прицельное приспособление (артиллерийский уровень)

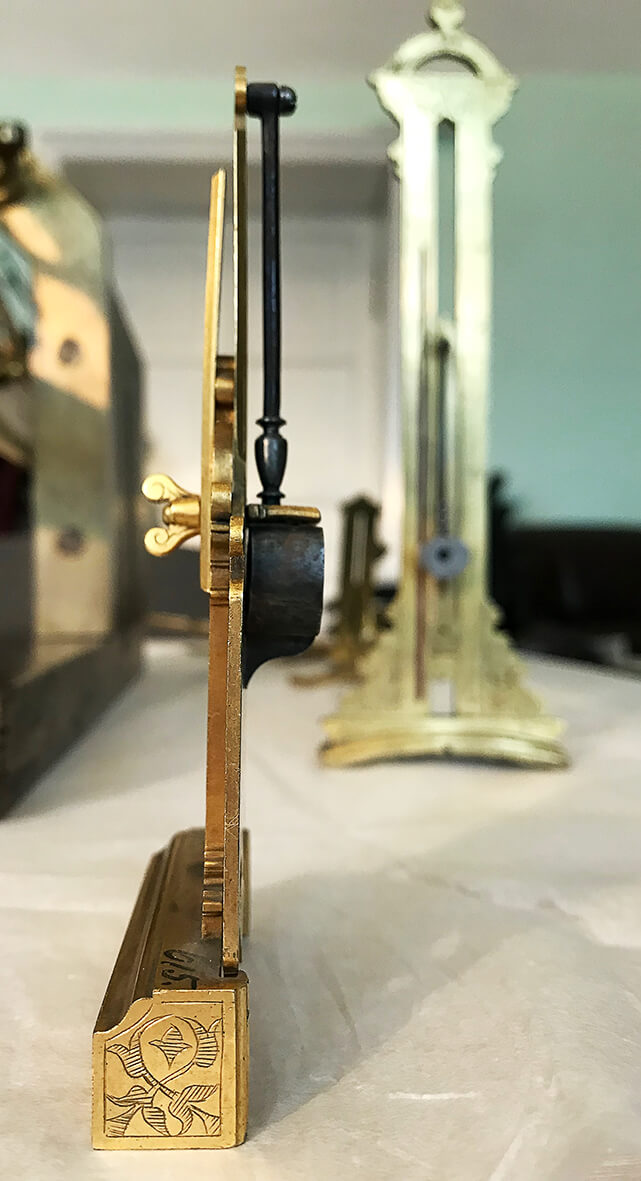

Приспособление состоит из трех пластин и массивного основания.

Центральная пластина в виде приземистой колонны с вертикальной прорезью, жестко закреплена на основании с вырезом углом в нижней части для помещения на ствол орудия.

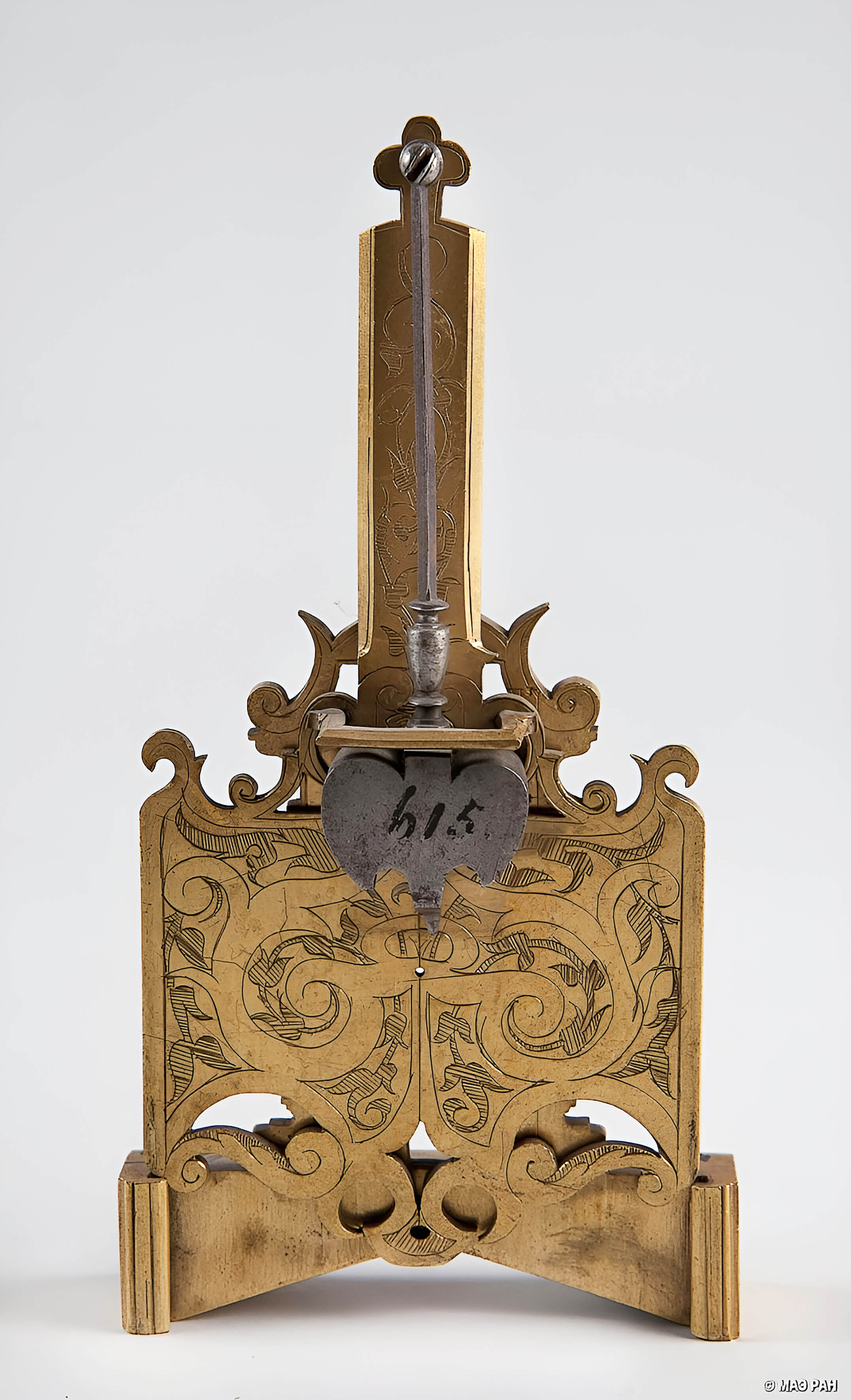

Вторая пластина представляет собой почти квадрат, боковые стороны которого оставлены прямыми, а верх и низ имеют сложный ажурный контур. «Квадрат» переходит в узкий вертикально ориентированный прямоугольник, заканчивающийся трилистником, к которому привинчен отвес с тяжелым грузом в форме двусторонней алебарды с заостренным концом. В центре массивного «квадрата» имеется точечное прицельное отверстие. Эта пластина подвижная и может вертикально скользить вдоль первой.

Для того, чтобы обеспечить максимальный ход пластины с прицельным отверстием, края широкого основания загибаются, выступая вперед и образуя паз. Ход отвеса ограничен горизонтальной скобой. Для закрепления подвижной пластины на нужной высоте предусмотрена третья, узкая и вертикально ориентированная пластина с прижимным винтом и барашковой гайкой, размещенная с оборотной стороны инструмента.

На лицевой стороне центральной планки-колонны справа нанесена шкала, размеченная до 3. Написание цифры «2» в виде буквы «z» может указывать на немецкое происхождение инструмента (см. примечание к Кат. № 2). Для снятия измерений со шкалы в подвижной пластине вверху сделаны два симметричных относительно вертикали выреза-«окошка» в виде треугольников с дугообразными сторонами. Деления шкалы просматриваются в правом вырезе-«окошке».

Почти миниатюрные размеры инструмента могут свидетельствовать либо о том, что инструментальный мастер, работавший над ним, намеренно делал коллекционную вещь, либо, что оно предназначалось для небольшого орудия и крайне ограниченного диапазона высот подъема ствола.

Контуры лицевой поверхности подвижной пластины подчеркнуты гравировкой, а саму поверхность заполняет зеркально-симметрично нанесенный орнамент «в стиле Солиса» – плетенка, соединенная с моресками, подчеркнутыми штриховкой. Морески украшают и лицевую часть вертикального элемента подвижной пластины. Две волюты, образованные вырезом нижней части подвижной пластины, расположены в соответствии с принципом симметрии относительно вертикальной оси. На них нанесена гравировка, образующая контуры волют с листьями, дополнительно выделенные штриховкой.

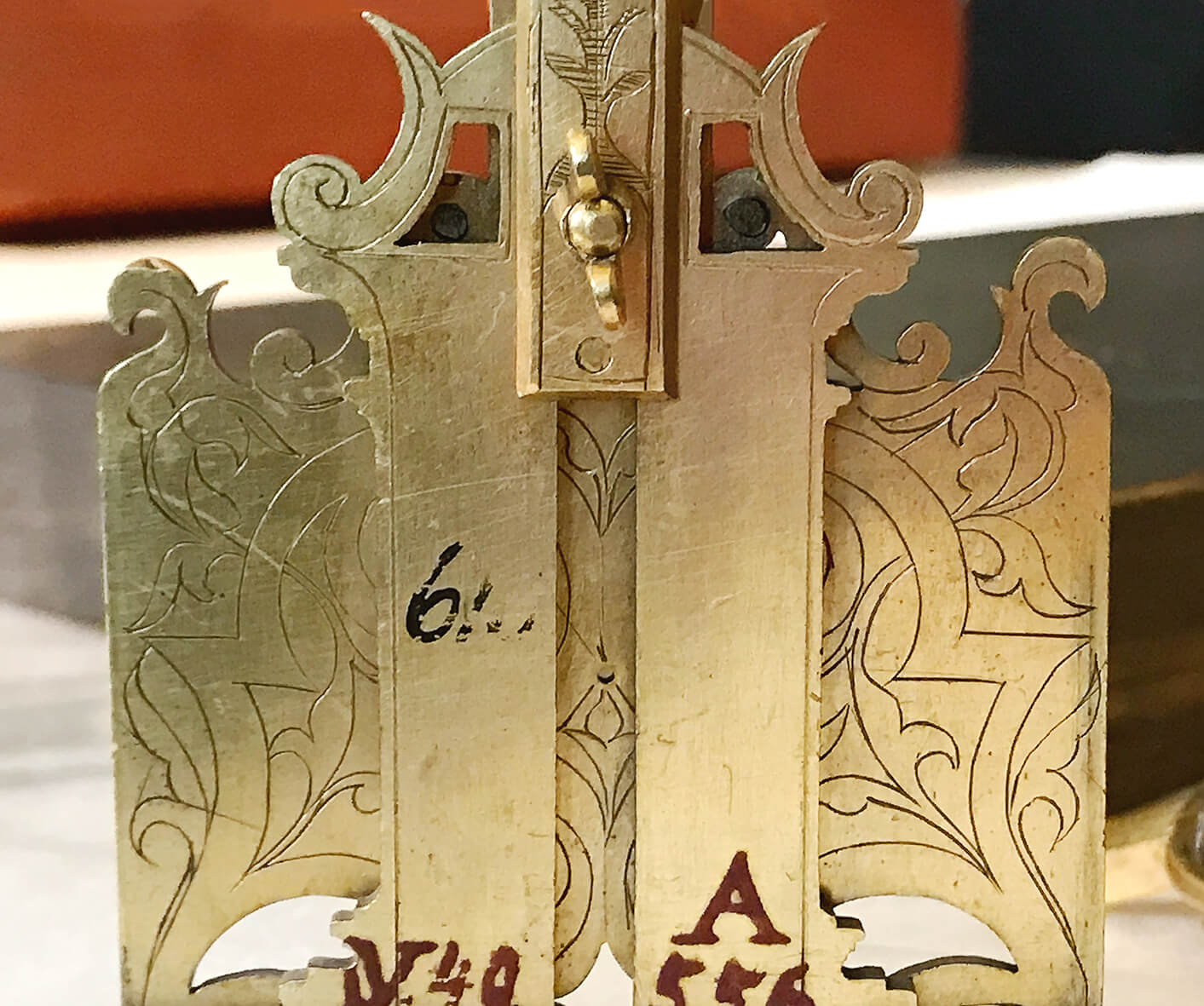

Оборотная сторона подвижной пластины «прорисована» по контуру, а ее поверхность покрыта плетенкой и моресками, в данном случае не заштрихованными.

Прямоугольник прижимной пластины и торцы основания инструмента декорированы заштрихованными моресками.

Аналоги:

- Неизвестный мастер. Орудийное прицельное приспособление. Европа. XVI в. (?). Бронза, металл. Гравировка. 13,0 6,5 1,7 см. Памятники истории науки XIV-XIX вв. Фонд Музея М.В. Ломоносова МАЭ РАН (Кунсткамера). МАЭ № 7751-17. МЛ-2796.

- Кристоф Трехслер (в стиле). Настраиваемый уровень с отвесом. Германия. Около 1590 г. Латунь. Золочение. 12,0 6,7 1,6 см. Планетарий Адлера, Чикаго. Object no. M-196. (Кат. № 6).

- Неизвестный мастер. Прицельная планка. Европа, Германия (?). 1578. Латунь, металл. Гравировка. 24,0 7,5 1,7 см. Памятники истории науки XIV-XIX вв. Фонд Музея М.В. Ломоносова МАЭ РАН (Кунсткамера). МАЭ № 7751-14. МЛ-2778. (Кат. № 2).

- Неизвестный мастер. Артиллерийское приспособление с точечным прицелом. Германия. 1591. Латунь, сталь. Позолота, гравировка, пунцирование. 25,65/39,10 7,2 3,2 см. Математико-физический салон, Государственные художественные собрания Дрездена. Inv. Nr. C V 46. (Кат. №7).

Неизвестный мастер. Европа, Германия (?). 1580.
Латунь, металл. Гравировка. 13,0 6,7 1,7 см. Памятники истории науки XIV-XIX вв. Фонд Музея М.В. Ломоносова МАЭ РАН (Кунсткамера). МАЭ № 7751-15. МЛ-2779.
