Настраиваемый уровень с отвесом

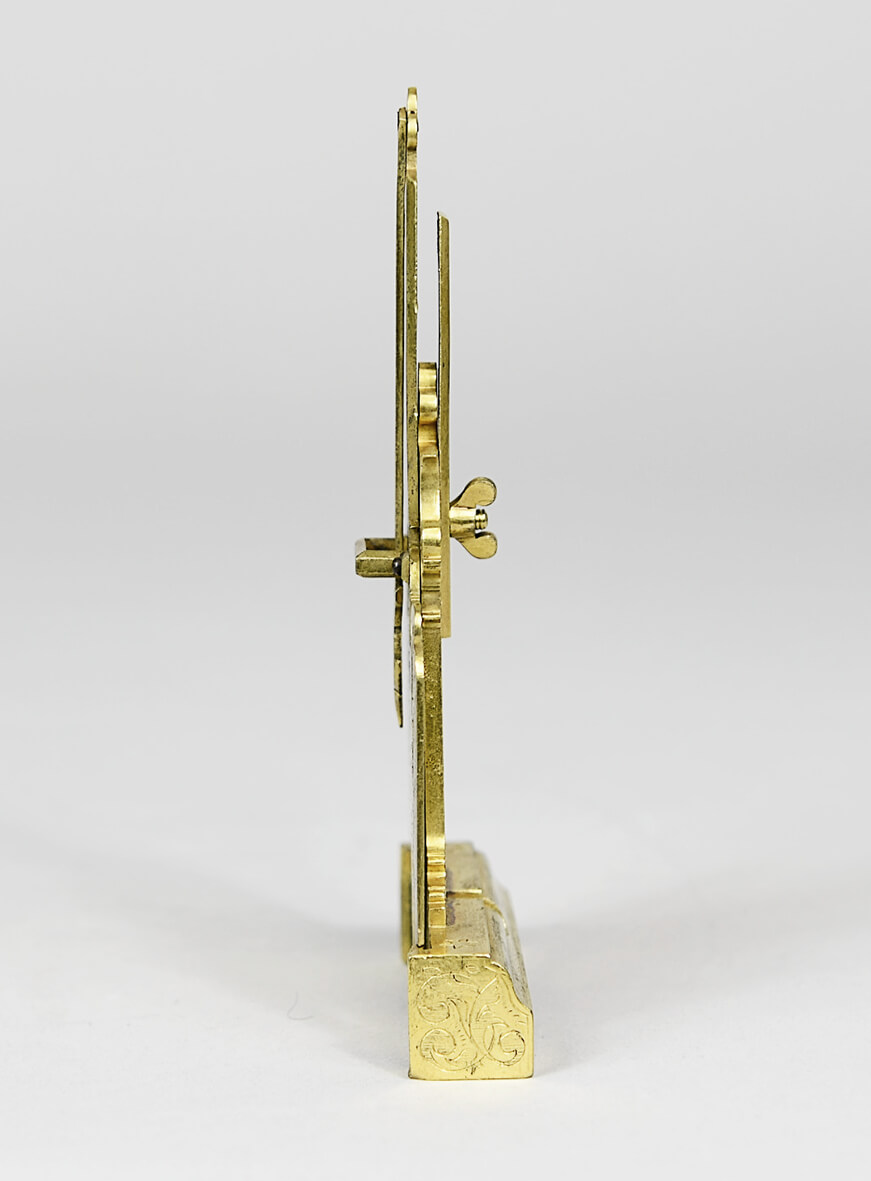

Изящное артиллерийское прицельное приспособление из позолоченной латуни состоит из трех пластин и массивного основания. Центральная, в виде приземистой колонны с вертикальной прорезью, жестко закреплена на основании с вырезом углом в нижней части для помещения на ствол орудия. Вторая пластина представляет собой почти квадрат, боковые стороны которого оставлены прямыми. Верх имеет сложный ажурный контур, а нижний край сформирован волнообразной линией с «гребнем» волны, выдающимся вниз. «Квадрат» переходит в узкий вертикально ориентированный прямоугольник, заканчивающийся трилистником, к которому на штифте со сферической головкой прикреплен изящный отвес с плоским грузом в форме бабочки с заостренным концом. В центре «квадрата» на вертикальной оси симметрии размещено пять точечных прицельных отверстий. Эта пластина подвижная и может вертикально скользить вдоль первой. Для того, чтобы обеспечить максимальный ход пластины с прицельным отверстием, края широкого основания загибаются, выступая вперед и образуя паз. Ход отвеса ограничен горизонтальной скобой. Для закрепления подвижной пластины на нужной высоте предусмотрена третья, узкая и вертикально ориентированная пластина с прижимным винтом и барашковой гайкой, размещенная с оборотной стороны инструмента.

На лицевой стороне центральной планки-колонны справа нанесена шкала. Для снятия измерений со шкалы в подвижной пластине вверху сделаны два симметричных относительно вертикали выреза в форме прямоугольной трапеции, длинную сторону которой как бы «пронзает» острый треугольник. Деления шкалы просматриваются в правом вырезе-«окошке», а остроконечный элемент, возможно, мог служить указателем на конкретное значение.

Все детали инструмента покрыты позолотой, что свидетельствует о его коллекционном предназначении.

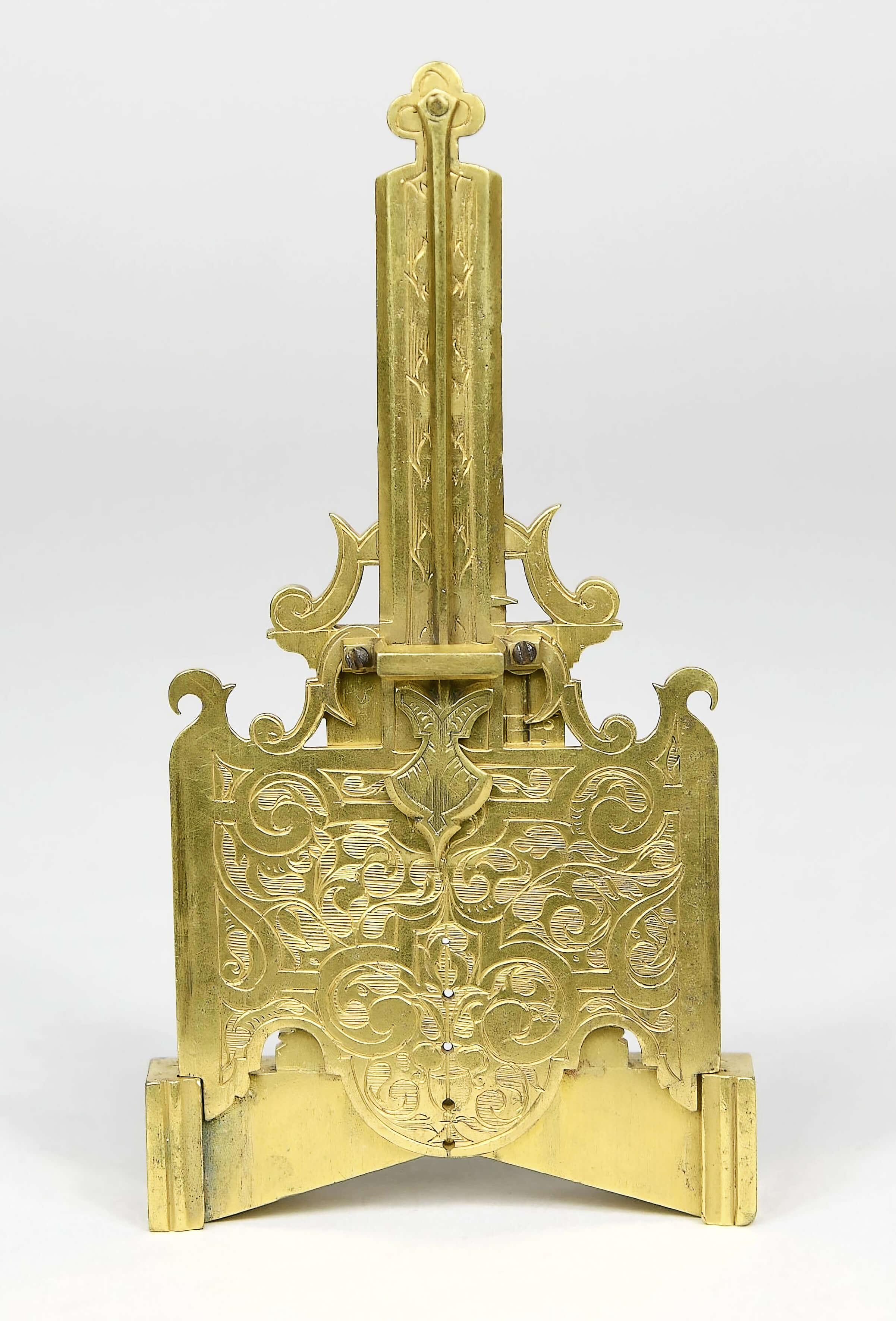

На лицевой стороне подвижной пластины с прицельными отверстиями – искусно выгравированный мотив «в стиле Солиса», образованный плетенкой и моресками, элементы которых заполнены горизонтальной штриховкой. Гравированные линии очерчивают ажурные контуры подвижной и неподвижной пластин с лицевой сторон.

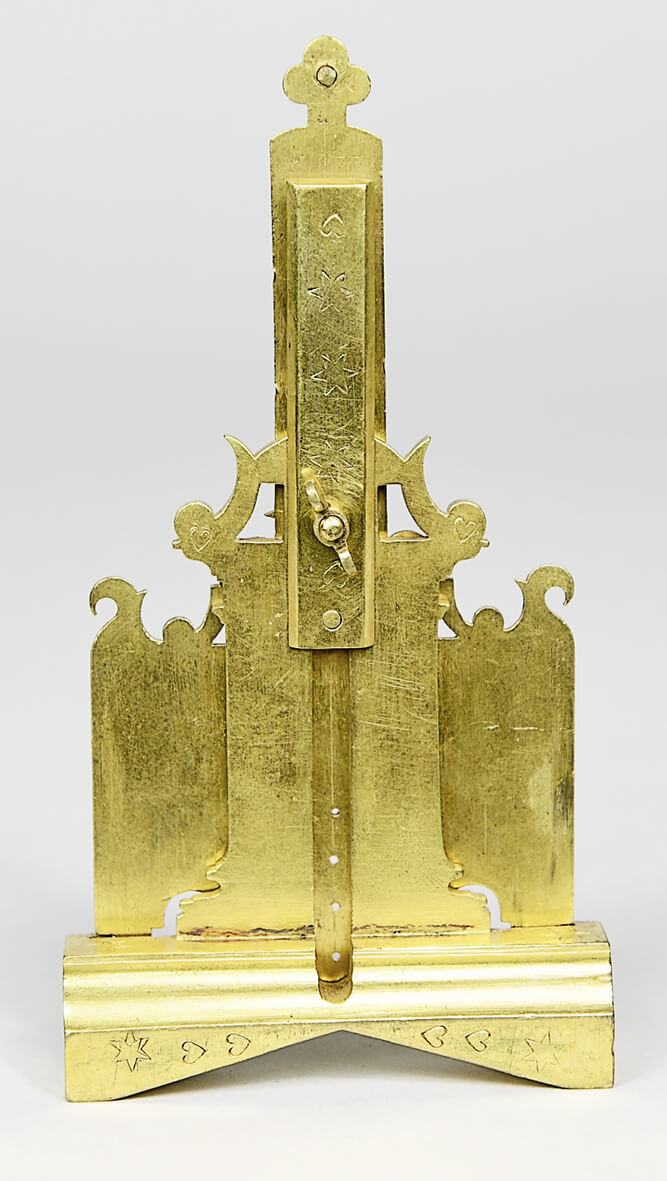

Оборотная сторона инструмента практически лишена декора: только на прижимной пластине и на основании выгравированы небольшие шестиконечные звезды и «сердечки». Два «сердечка» – на округлых выступах неподвижной пластины-колонны. Две шестиугольные звезды можно видеть на горизонтальной поверхности основания, а его торцы украшают элементы моресок.

Аналоги:

- Неизвестный мастер. Орудийное прицельное приспособление. Европа. XVI в. (?). Бронза, металл. Гравировка. 13,0 6,5 1,7 см. Памятники истории науки XIV-XIX вв. Фонд Музея М.В. Ломоносова МАЭ РАН (Кунсткамера). МАЭ № 7751-17. МЛ-2796.

- Неизвестный мастер. Орудийное прицельное приспособление (артиллерийский уровень). Европа, Германия (?). 1580.
Латунь, металл. Гравировка. 13,0 6,7 1,7 см. Памятники истории науки XIV-XIX вв. Фонд Музея М.В. Ломоносова МАЭ РАН (Кунсткамера). МАЭ № 7751-15. МЛ-2779. (Кат. № 4).

- Неизвестный мастер. Прицельная планка. Европа, Германия (?). 1578. Латунь, металл. Гравировка. 24,0 7,5 1,7 см. Памятники истории науки XIV-XIX вв. Фонд Музея М.В. Ломоносова МАЭ РАН (Кунсткамера). МАЭ № 7751-14. МЛ-2778. (Кат. № 2).

- Неизвестный мастер. Артиллерийское приспособление с точечным прицелом. Германия. 1591. Латунь, сталь. Позолота, гравировка, пунцирование. 25,65/39,10 7,2 3,2 см. Математико-физический салон, Государственные художественные собрания Дрездена. Inv. Nr. C V 46. (Кат. №7).

Кристоф Трехслер (в стиле). Германия. Около 1590 г. Латунь. Золочение, гравировка. 12,0 x 6,7 x 1,6 см. Планетарий Адлера, Чикаго. Object no. M-196.
