Планка прицельная

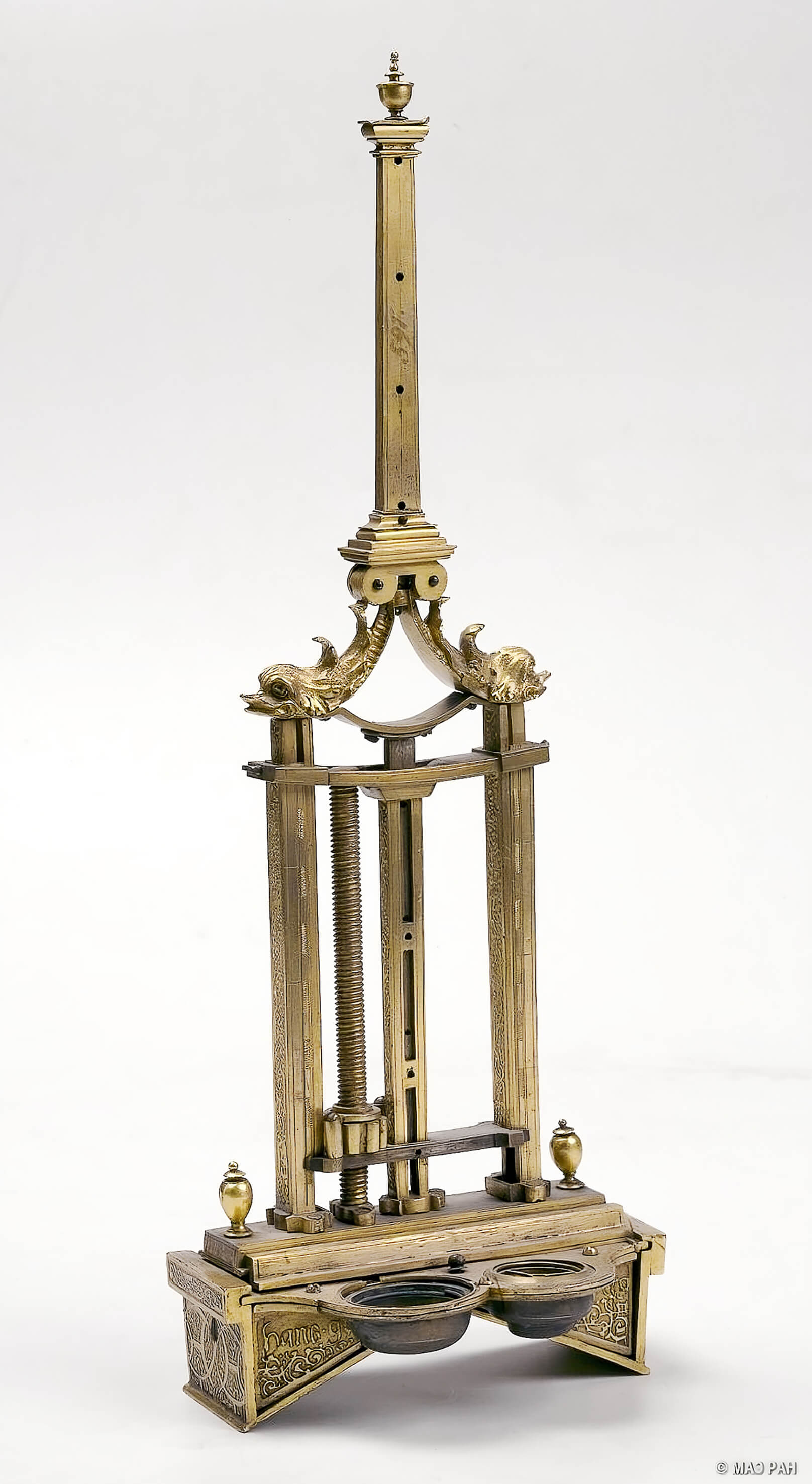

Инструмент представляет собой сложную сборную структуру. Массивное основание имеет форму короба с прямоугольной надстройкой сверху и с вырезом снизу в виде угла в 120°. Верх короба имеет расширение, образующее паз. В него вставлена пластина, которая может выдвигаться вперед. В пластину вмонтированы две чашечки: в левой мог помещаться магнитный компас, назначение правой точно неизвестно.

В надстройке также, по углам которой находятся декоративные элементы в виде миниатюрных урн, сделан паз, в котором вправо-влево перемещается горизонтально расположенная пластина. На этой пластине в специальных креплениях зафиксированы три стойки, находящиеся друг от друга на равных расстояниях, и стержень с винтовой резьбой. В стойках есть пазы, вдоль которых может скользить верхняя часть всей конструкции. Ее основу составляют соединенные между собой две фигурки дельфинов, хвосты которых скреплены деталью в виде двойной волюты. На волюте сверху установлена деталь в виде прямоугольной в сечении колонны с отверстиями, увенчанная декоративным волчком. Снизу к фигуркам дельфинов прикреплены три вертикальных элемента; центральный в виде узкой планки с прицельными отверстиями присоединен к дуге, которая крепится к нижним поверхностям фигурок дельфинов.

Неподвижные отверстия для наведения орудия на цель размещены на срединной стойке, а сам прицел – на горизонтальной пластине, перемещать которую можно проворачивая массивную гайку, насаженную на стержень с резьбой. Неподвижные прицельные отверстия, возможно, служили для грубой пристрелки, а для более точного наведения на цель использовалась подвижная планка, которую можно было перемещать вертикально и надежно фиксировать с помощью боковых прижимных винтов.

На правой и левой стойках инструмента с помощью штриховки нанесена немаркированная разметка для определения положения прицела. На горизонтальном выступе надстройки основания с лицевой стороны также нанесена шкала для измерения горизонтального смещения верхней пластины основания, проградуированная от 0 до 2 в обе стороны от центра с ценой деления в ¼.

Боковые поверхности вертикальных неподвижных стоек, вертикальные плоскости основания (стенки короба) и плита с чашечками покрыты орнаментом «в стиле Солиса», – плетенка, соединенная с моресками – исполненным в технике травления.

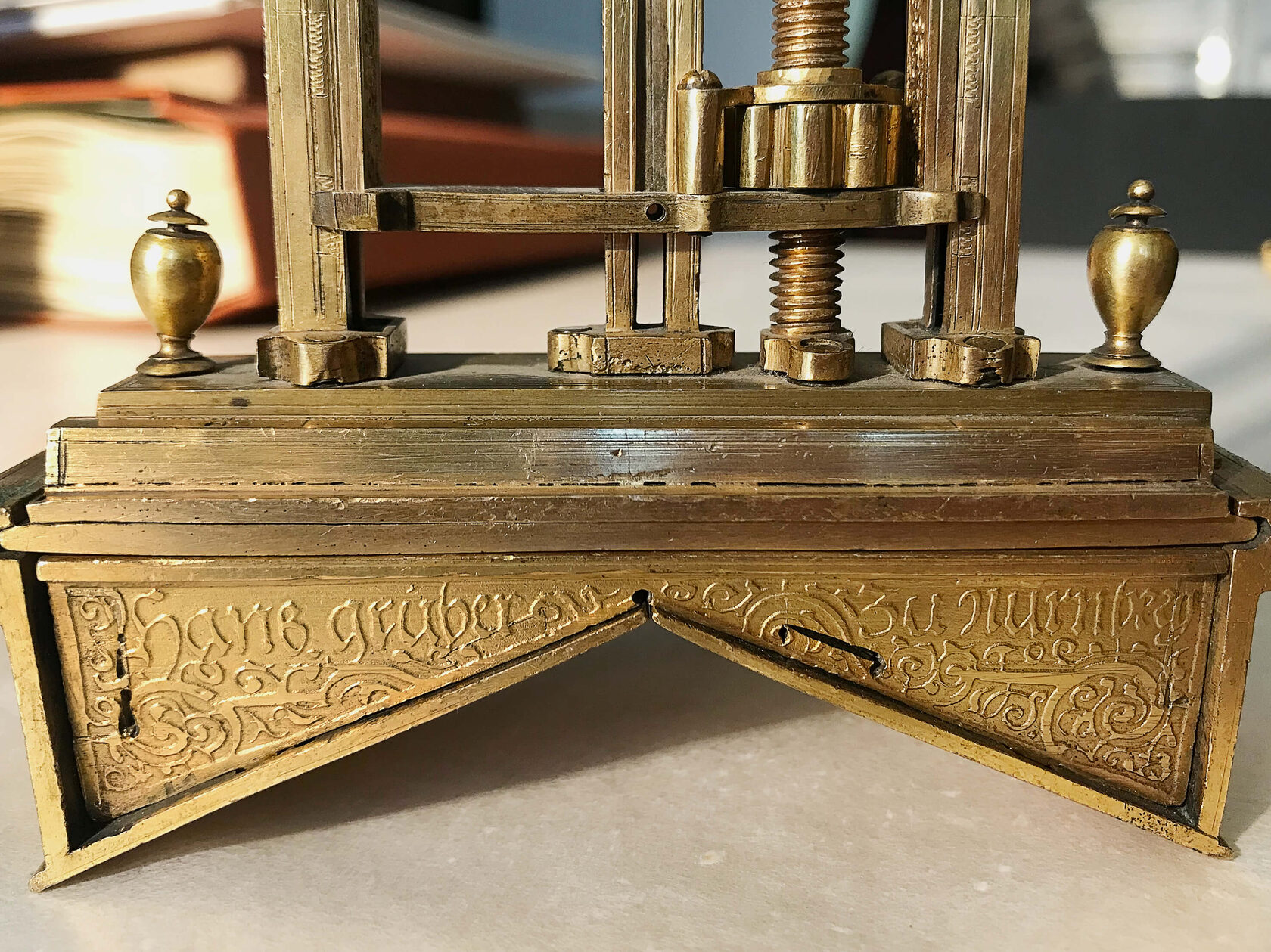

На цоколе основания инструмента с лицевой стороны подпись мастера: HANS GRUBER ZU NURNBERG.

Ганс Грубер. Нюрнберг, Германия. Вторая половина XVI в. Медный сплав. Гравировка, травление (?). 29,0 х 10,5 х 2,5 см. Памятники истории науки XIV-XIX вв. Фонд Музея М.В. Ломоносова МАЭ РАН (Кунсткамера).
МАЭ № 7751-1. МЛ-2795.
